10kV地埋式电缆分支箱

10kV地埋式电缆分支箱的应用

1、10kV地埋式电缆分支箱的基本结构

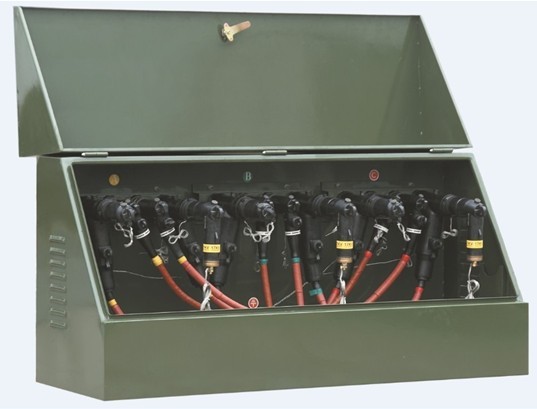

10kV 地埋式电缆分支箱主要组成部分为箱体外壳、硅橡胶预制式电缆插头、U 型双通套管 （ 母线 ） 和电缆护层保护器。其基本结构图见图。

2、10kV地埋式电缆分支箱的使用条件

海拔高度：≤ 2000m；最大相对湿度：90%（在25℃的环境温度下）；环境温度：-30℃ ~+42℃；最大风速：34m/s；覆冰厚度：5mm；污染：Ⅲ级；抗震能力：8 级；无剧烈震动和冲击的场所，以及无化学腐蚀、火灾、爆炸危险的场所。

3、10kV地埋式电缆分支箱的安装方式

10kV地埋式电缆分支箱在现场安装的过程：打开箱盖，电缆由电缆孔进入箱体，根据电缆插头制作工艺在电缆的一端制作插头，在电缆上安装电缆护层保护器，电缆护层保护器的接地端安装在接地排上，安装电缆护层保护器后把电缆插头安装在 U 型双通套管上，然后安装故障指示器， 安装完成以后，在各接地点、箱体接地点和外接地连接，安装完成。

4、10kV地埋式电缆分支箱的注意事项

（1）为确保电缆分支箱能够安全、可靠地运行，这就要求施工人员对电缆头的安装方法经过专业系统培训，必须做到熟练掌握，在安装过程中仔细阅读说明书，并按照说明书内容进行规范操作，要认真对待电缆头制作的每一个工作细节，把握好电缆的剥切尺寸等 ；

（2）电缆分支箱在运行前，首先要对各分支电缆的接地线进行严格检查，看是否与箱体的接地端子紧固连接。同时，箱体的外壳，也必须要与地网直接连接，或者是有明显的接地点；

（3）电缆分支箱在安装完成以后，一定要按照有关规定的试验标准和试验条件，要对电缆和相关组件一起进行直流交流耐压试验。

5、10kV地埋式电缆分支箱在高铁的应用

10kV地埋式电缆分支箱目前在高速铁路上已广泛使用，

该地埋式电缆分支箱的尺寸较小，规格为：1200*135*260mm，相对传统的路基立式电缆分支箱（一般尺寸为 1000*560*580mm），体积减小了约 80%，大大节省了土地，同时该设备安装方便，便于维护和扩展。该地埋式电缆分支箱，不需要地上的基建，极大地降低了高铁的基建投资，减少了资源浪费，节约了工程造价，而且美化了铁路环境。经过近两年的运行，设备运行平稳可靠，整条线路供电保障到位。
